Envasadoras verticales

PRODUCTOS >  Envasadoras verticales


Statupack S.L. diseña y construye, entre otros tipos de máquinas, envasadoras verticales, capaces de formar, soldar y llenar, una extensa gama de productos, ya sean sólidos, (en polvo, o granulado), líquidos (caldos o cremas) o pastosos, como colas o grasas, en bolsas confeccionadas en la máquina, con materiales termosellables.
El tamaño y capacidad de las bolsas, dependerá de las presentaciones que el mercado de este producto, precise o se quiera cubrir.
Influirá también el tipo de film que se requiera y la forma de la bolsa que el cliente desee como presentación del producto.
Con la gama de máquinas de que disponemos, cubrimos un amplio campo de formas de bolsa y productos que podemos envasar adecuadamente, tendremos que elegir entre los modelos de que disponemos, del más adecuado a las necesidades del cada cliente.

MODELO: EV/460-MN


Máquina vertical, formadora, llenadora y selladora de bolsas de ciclo intermitente y movimientos mecano-neumáticos.
Es una máquina muy simple, flexible y a la vez robusta, que garantiza el funcionamiento adecuado por mucho tiempo, con un mínimo de atenciones de mantenimiento.
La máquina se controla a través de un PLC y de una pantalla táctil, que nos permitirá cambiar los parámetros de cada formato, de una forma simple y segura.
La máquina permite adaptarle cualquier sistema de dosificación, en función de las necesidades de cada producto y trabaja con cualquier film termosellable que se encuentra actualmente en el mercado.
El sistema de arrastre del film, es a través de correas, y permite la adaptación de un sistema de control, (Encoder, por ejemplo), para asegurar que las bolsas que fabricamos sean siempre de las medidas deseadas, en función del formato que la máquina tenga acoplado.
El largo mecánico de la bolsa y el tiempo de soldadura, se regulan a través de la pantalla táctil.
La máquina permite trabajar con film transparente o film impreso, debiéndose adaptar a la máquina en este caso, una fotocélula fotocromática, para el centrado de la impresión.

Máquina EV/460-MN
Ancho de bolsa de 60 a 220 mm. (Según formador)
Largo de bolsa de 50 a 450 mm. (Regulable por pantalla)
Volumen Max. bolsa 4 L.
Velocidad mecánica hasta 55 B/Min.
Tensión eléctrica 220/380 V. 50 Hz. 3 Fases / Otras tensiones, bajo demanda
Consumo eléctrico 3,5/4 Amp
Nivel sonoro Menos de 75 Decib
Peso 625 kg.
Color Estándar Gris Plata
Ancho máx. bobina 460 mm.
Diam. Max. bobina 400 mm.

Envasadora Ev-460-MN, para contenedores sólidos

Envasadora Ev-460-MN, para contenedores sólidos
Envasadora Ev-460-MN, para contenedores sólidos
Esta máquina se preparó para el envasado de contenedores de plástico, llenos de un producto muy hidroscópico, que tenía que ir protegido por un film que evitara el contacto de este producto, con el aire. La máquina, extraía incluso el aire que quedaba en la bolsa al envasar el contenedor. Foto realizada en nuestros talleres, a la expedición de la máquina.

Envasadora EV 460-MN + Dosificador v-150 + Carrusel

Envasadora EV 460-MN + Dosificador v-150 + Carrusel
Envasadora EV 460-MN + Dosificador v-150 + Carrusel
Esta máquina, trabaja en el envasado de legumbres con el formato de 1 Kg. y paquete cuadrado. La envasadora confecciona y llena la bolsa con el producto y la deja caer la bolsa al interior de un cajetín del carrusel, donde se dará la forma a la parte superior del paquete, cortando el sobrante de bolsa y soldando la solapa superior del paquete, para dejarlo, completamente cuadrado.

Elevador + Pesadora multicabezal + Envasadora + Controladora de peso para frutos secos

Elevador + Pesadora multicabezal + Envasadora + Controladora de peso para frutos secos
Elevador + Pesadora multicabezal + Envasadora + Controladora de peso para frutos secos

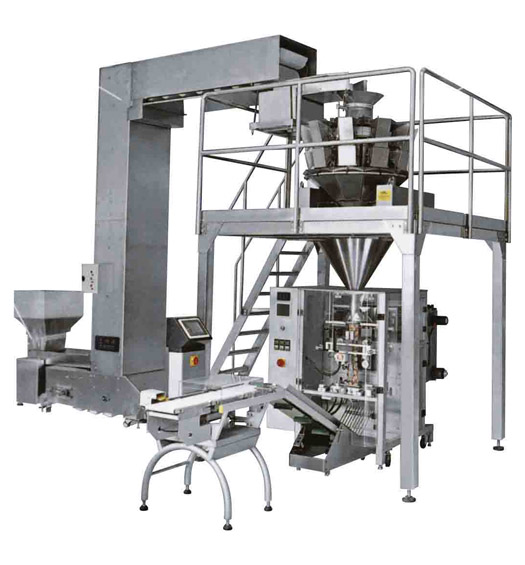

Esta foto es de una instalación de frutos secos, compuesta por un elevador de cangilones con alimentación incorporada + una pesadora multicabezal instalada sobre un soporte puente para el personal de servicio, una envasadora vertical especial, con el cuadro eléctrico a la izquierda de la máquina, una cinta de salida y una controladora de peso. En esta instalación envasan frutos secos, motivo por el cual se incluye una controladora de peso.

MODELO: EV/280/S, EV/350/S, EV/420/S


Estas modelos son diferentes tipos de máquinas verticales intermitentes, que están accionadas por un motor servo, con el fin de tener un sin fin de posibilidades de sincronización, para obtener un mejor rendimiento en el envasado, sobre todo en el envasado de productos en polvo, ya que nos permiten trabajar con unos parámetros de sincronización, lo más ajustados posible al ciclo exacto que el producto precisa en función a las propias características de la máquina, con relación al producto, eliminando todos los tiempos muertos que se originan en una máquina de movimiento mecánico.

La máquina se controla a través del PLC y de la pantalla táctil para el cambio de formato o de cualquier parámetro que queramos variar en la confección de la bolsa o en la dosificación del producto.
Al igual que las máquinas mecano-neumáticas disponen de una pantalla de recetas, que permite tener almacenados los datos de los programas de cada producto, para evitar tiempos muertos en los cambios de formato, minimizando el tiempo para pasar de un formato a otro o de un producto a otro.
La máquina permite adaptarle cualquier tipo de sistema de dosificación, en función de las necesidades de cada producto y trabaja con cualquier film termosellable que se encuentra actualmente en el mercado.
El sistema de arrastre del film, es a través de correas, y permite la adaptación de un sistema de control, (Encoder), para asegurar que las bolsas que fabricamos son siempre de las medidas deseadas, en función del formato que tenga la máquina.
El largo mecánico de la bolsa y el tiempo de soldadura, tanto de la vertical como de la horizontal, se regulan a través de la pantalla táctil.
La máquina permite trabajar con film transparente o film impreso, adaptándole en este caso una fotocélula fotocromática, para el centrado de la impresión.

Máquina EV/280-S EV/350-S EV/420-S
Ancho de bolsa de 80 a 280 mm de 120,a 350 mm de 130,a 420 mm
Largo de bolsa de 60 a 500 mm de 60 a 500 mm de 60 a 600 mm
Volumen Max. bolsa 8 L 20 L 40 L
Tensión eléctrica 220/380 V. 50 Hz. 3 Fases / Otras tensiones, bajo demanda.
Consumo eléctrico 4Amp 4Amp 4,5Amp
Nivel sonoro Menos de 75 Decib
Peso 915 kg 915 kg 1.345 Kg
Color Standard Gris Plata
Ancho máx. Bobina 590 mm. 730 mm. 870 mm.
Diam. Max. bobina 400 mm

Envasadora EV-280 + Dosificadora V-100 + Detector de metales

Envasadora EV-280 + Dosificadora V-100 + Detector de metales
Envasadora EV-280 + Dosificadora V-100 + Detector de metales
Esta máquina trabaja en el llenado de papillas para bebes, la máquina es standard, pero con todos los elementos en contacto con el producto construidos en AC. Inox, y además lleva acoplado un detector de metales, para evitar que se pueda llegar alguna partícula metálica al interior de una bolsa de producto. Cuando la máquina trabaja en continuo, controla el 100/100 de las dosificaciones realizadas, y si detecta la existencia de una partícula metálica en una de las dosis, para la máquina y da una alarma luminosa y sonora, para que el personal de servicio, retire la bolsa contaminada, del resto de la producción fabricada.

Envasadora EV-350 + V-100 para Fitosanitarios

Envasadora EV-350 + V-100 para Fitosanitarios
Envasadora EV-350 + V-100 para Fitosanitarios
Esta máquina está envasando productos Fitosanitarios de diferentes tipos, envasándolos en bolsas desde 100 grs. de producto en polvo, hasta 5 kg. de un producto granulado fino. La bolsa de 100 grs. de producto, es de un formato de 130 mm. y la de 5 Kg, es de 350 mm. de ancho, la máquina además trabaja con otros formatos intermedios para otros productos y pesos. La foto se hizo en nuestros talleres, antes de la salida de la máquina a casa del cliente.

Envasadora Ev-350 + V-100 para Fitosanitarios

Envasadora Ev-350 + V-100 para Fitosanitarios
Envasadora Ev-350 + V-100 para Fitosanitarios
Vista de la máquina anterior, instalada en casa del cliente, la foto se realizó durante la puesta en marcha y formación del personal de servicio de la máquina, trabajando con producto real y con la bobina del cliente, de manera que los sobres fabricados, una vez se examinan y se da el visto bueno del peso y la presencia de la bolsa, se envasan con la caja de expediciones y van directamente a la estantería de venta. Durante la puesta en marcha de un equipo de envasado, se analiza la instalación de la propia máquina, la alimentación del producto a la tolva de la dosificadora, punto importantísimo, para obtener una buena exactitud de peso unitario de los sobres, así como un índice de repetividad de los mismos muy alto.

Interior envasadora EV-350-S

Interior envasadora EV-350-S
Interior envasadora EV-350-S
Foto del Interior de una envasadora EV-350-S, donde se observa la simplicidad y robustez de la propia máquina y la facilidad de montaje y desmontaje de cualquier elemento de la máquina que tuviera que ser objeto de un mantenimiento o substitución.

Instalación completa envasados Fitosanitarios

Instalación completa envasados Fitosanitarios
Instalación completa envasados Fitosanitarios

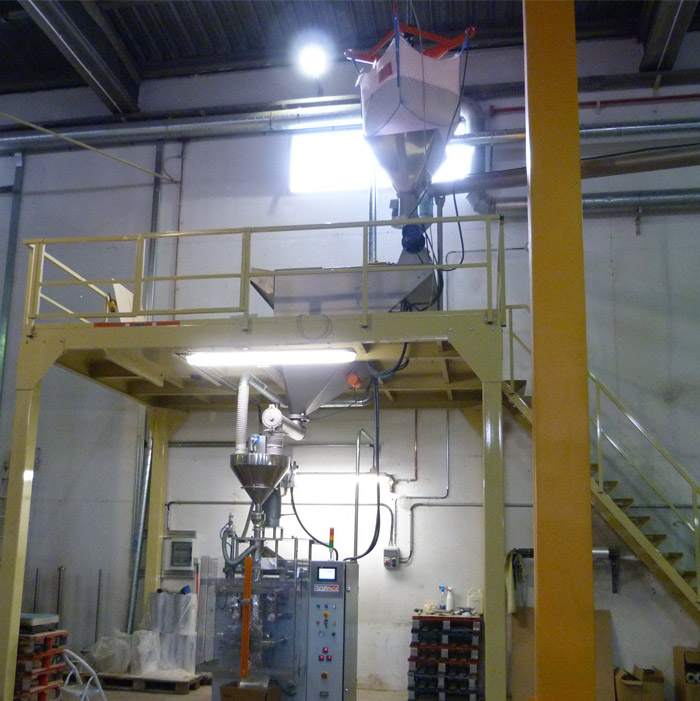

En esta foto vemos la instalación de una envasadora Ev-280-S + una dosificadora V-100, con sin fin horizontal de alimentación del producto, que proviene de una tolva superior. Esta tolva, se alimenta desde la propia instalación del cliente. El producto antes de llegar a la tolva de la dosificadora V-100, pasa a través de una tamizadora para evitar que posibles impurezas lleguen a la tolva y en consecuencia, al interior de una bolsa, y que cualquier cliente, al utilizar el producto tenga problemas en la disolución del producto con el agua para su utilización.

Instalación completa envasados Fitosanitarios

Instalación completa envasados Fitosanitarios
Instalación completa envasados Fitosanitarios

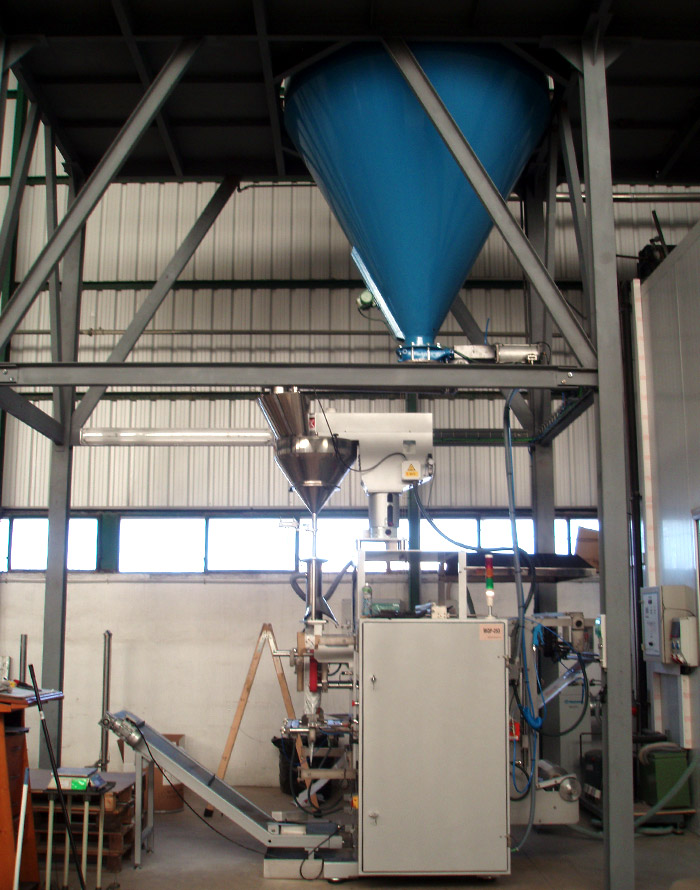

En esta foto vemos la instalación completa, de una envasadora EV-420-S+ una dosificadora V-100, a cuya tolva le llega el producto, inmediatamente después del mezclado, y a través de una tolva de desaireación y reposo del producto, que el cliente tiene instalada al final de la zona de la propia zona de mezclado.

Vertical EV-420 Feria Hispack

Vertical EV-420 Feria Hispack
Vertical EV-420 Feria Hispack
Esta máquina se expuso en la Hispack del año 2.012 y se vendió a un cliente que envasa fitosanitarios con ella, una vez terminada la feria, se llevó de nuevo al taller, para fabricar los diferentes formatos que el cliente precisaba y se envió una vez terminada al cliente.

Vertical EV-500 + Dosificador Pellets

Vertical EV-500 + Dosificador Pellets
Vertical EV-500 + Dosificador Pellets
Esta máquina se construyó para un cliente concreto, que quería envasar pellets. Este modelo de máquina, solo se fabrica bajo demanda y para productos muy concretos.
